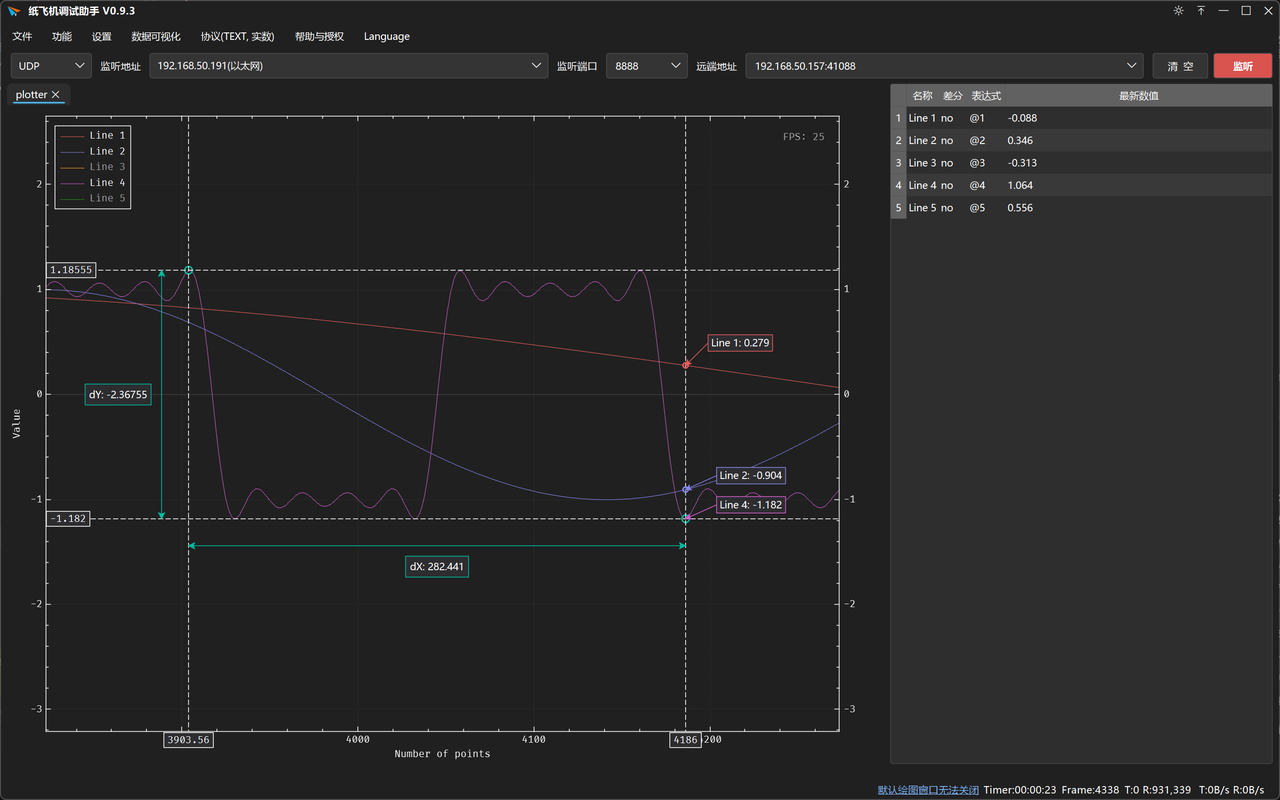

万能协议绘图
无需复杂配置，下位机按文本协议输出即可上位机实时绘图。 支持 CUSTOM 单窗口多曲线、TEXT 分窗协议、STAMP 时间戳协议与 CSV 行格式。
- TEXT 协议：
{window}1,2,3,4即可在指定窗口绘制多条曲线 - STAMP 协议：
<0.5>{plotter}1,2,3,4用计数戳作为 X 轴 - CUSTOM 协议：单窗口多曲线万能文本协议，可在配置页设置关键词、时间戳与忽略曲线
15 大核心能力
万能协议绘图、十六进制视图、数据过滤、关键词高亮、自由布局与 MCP AI 自动化等能力齐备，覆盖串口/网络/HID/终端调试全流程
-

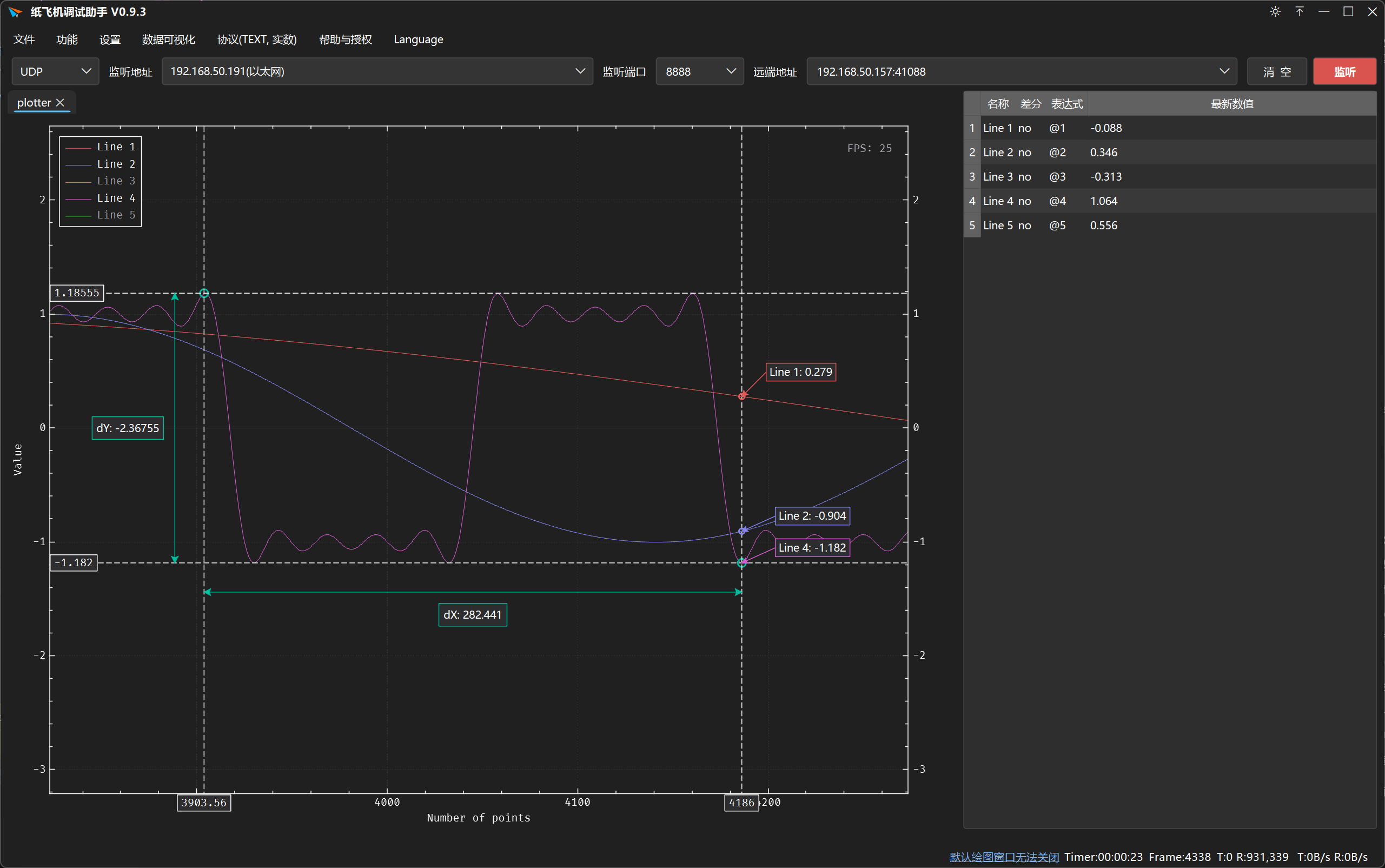

万能协议绘图
TEXT / STAMP / CSV 等文本协议，逗号分隔数值即可多曲线实时绘图
查看详解 -
十六进制视图
独立 Hex 窗口，地址与 ASCII 双栏对照，选中字节即时检视
查看详解 -
数据过滤
多关键词组合过滤，支持正反模式与大小写，可接 LUA 预处理钩子
查看详解 -
关键词高亮
控制台、过滤窗与 Hex 统一查找配色，支持自定义多色高亮规则
查看详解 -
自由布局控件
Workspace 栅格卡片自由混排曲线、仪表、滑条、开关与 LCD 等控件
查看详解 -
MCP 接口 AI 自动化
本地 Control API + MCP 工具，供 Cursor 等 AI 客户端驱动串口与网络调试
查看详解 -
多模式通信
串口、TCP/UDP 网络、HID 与终端模式统一接入，一套界面切换多种链路
查看详解 -
实时数据记录
通信数据与绘图曲线实时落盘，便于长时测试复盘与离线分析
查看详解 -
数据分窗
按 window 字段自动分窗，多路数据并行观测互不干扰
查看详解 -
自动应答
按规则匹配接收数据并自动回包，支持 Lua 钩子扩展应答逻辑
查看详解 -
图像调试
独立图像调试窗口与 Workspace 图像卡片，可视化观测图像类数据流
查看详解 -
Lua 脚本
收发钩子、过滤变换与自动应答可脚本化，灵活扩展调试逻辑
查看详解 -
分组命令集
树形分组管理常用发送命令，支持文本/Hex 与双击快捷下发
查看详解 -
多格式数据导出
原始/显示数据、曲线与截图支持 TXT、CSV、XLSX、MAT、PNG 等多种格式导出
查看详解 -
工具箱
ASCII 表、正则速查、进制转换、CRC 校验与文件校验等常用工具一站集成
查看详解
功能详解
深入了解每一项能力如何提升你的调试效率

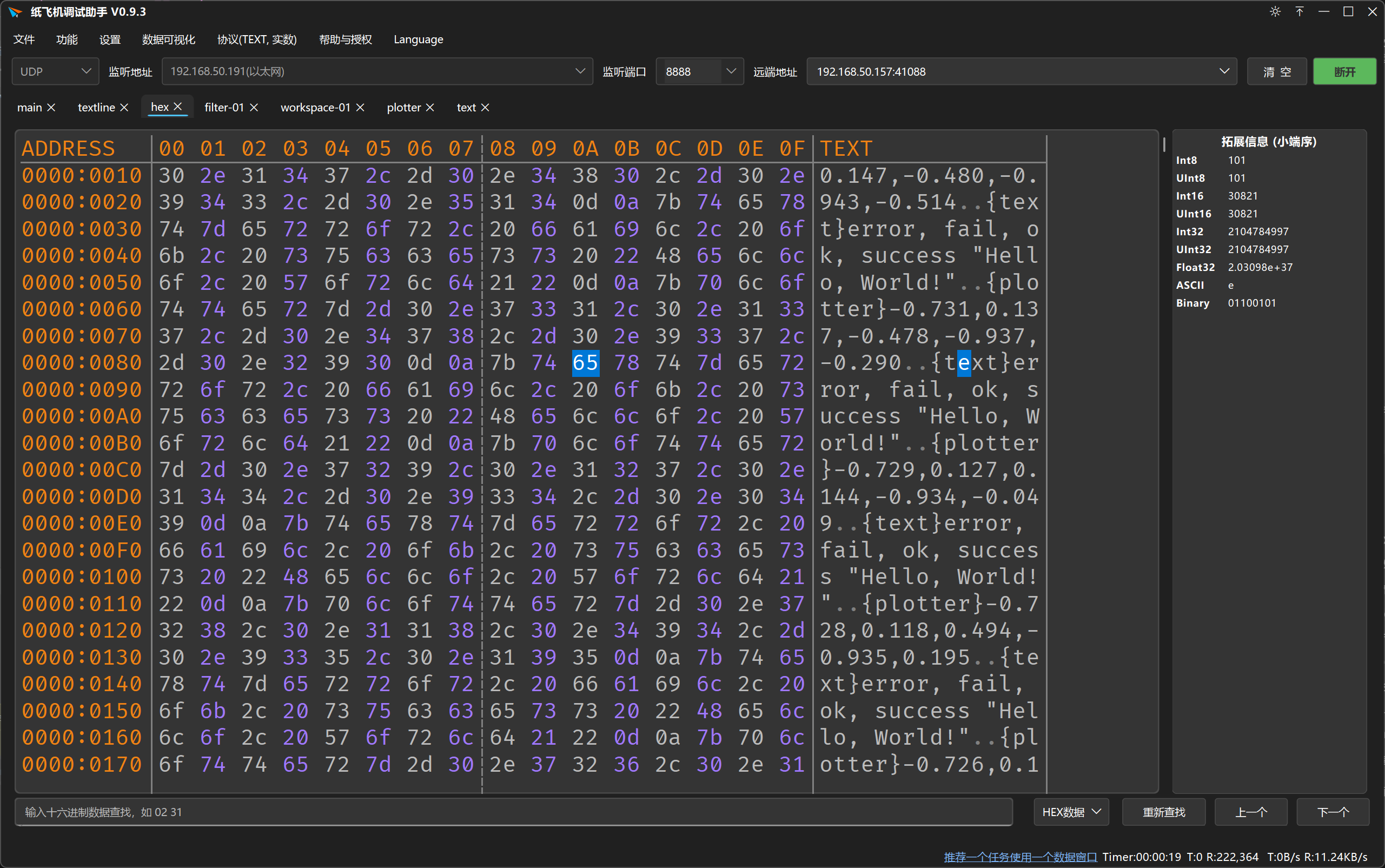

十六进制视图
面向二进制流的专业观测窗口。接收缓冲区一键切换 Hex 模式， 配合右侧检视面板快速解读选中字节的数值含义。
- 32/64 位地址显示，Hex 与 ASCII 双栏同步滚动
- 选中字节即时解析，支持多种进制换算
- 内置查找与高亮，深浅主题下对比清晰

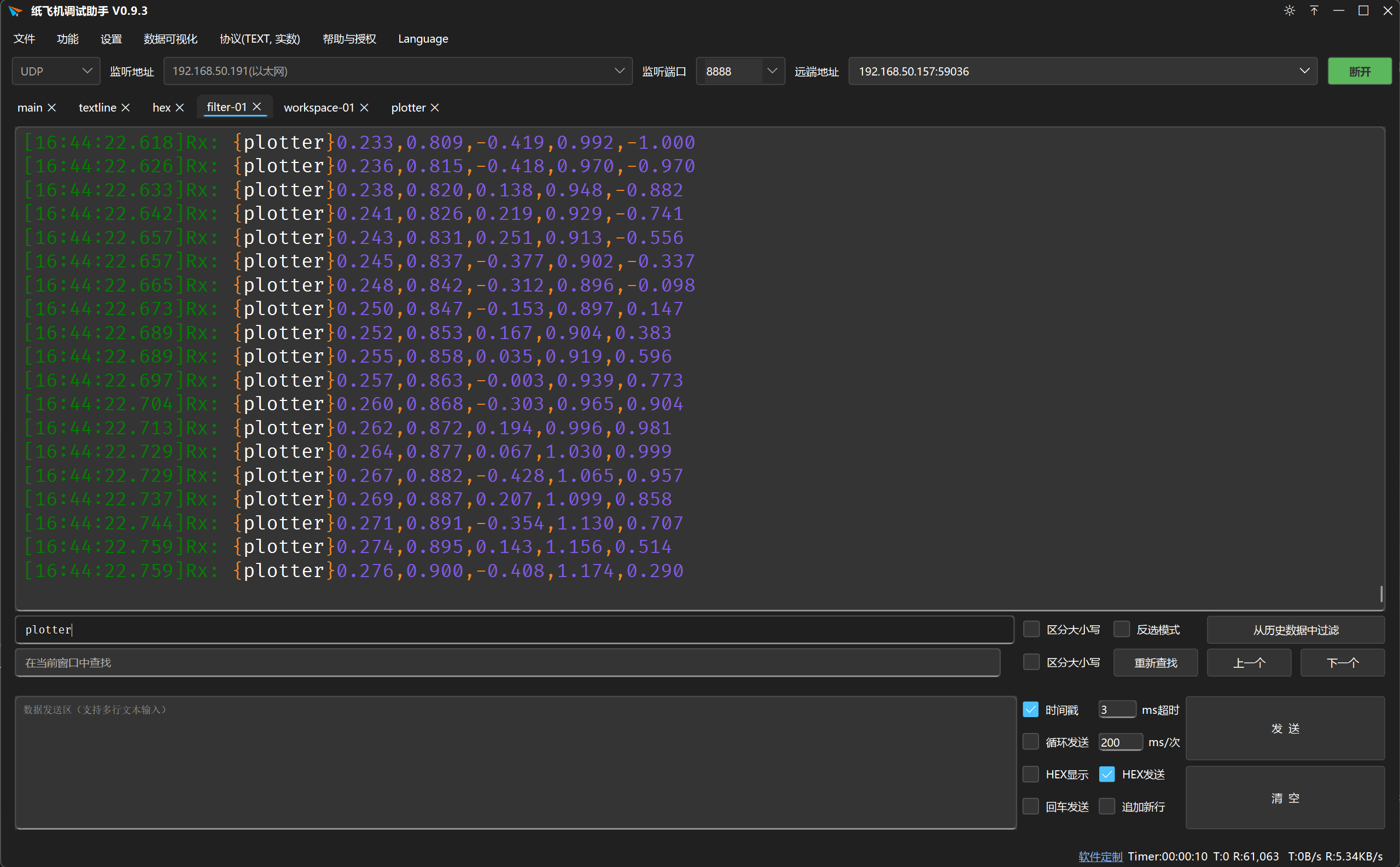

数据过滤
从海量通信日志中精准提取关注内容。多组关键词用竖线分隔， 可切换保留或排除模式，过滤链路支持 LUA 脚本二次处理。
- 关键词支持
|组合，如ERROR|WARN|timeout - 正反过滤与大小写敏感一键切换
- 过滤结果独立分窗显示，不干扰主接收区

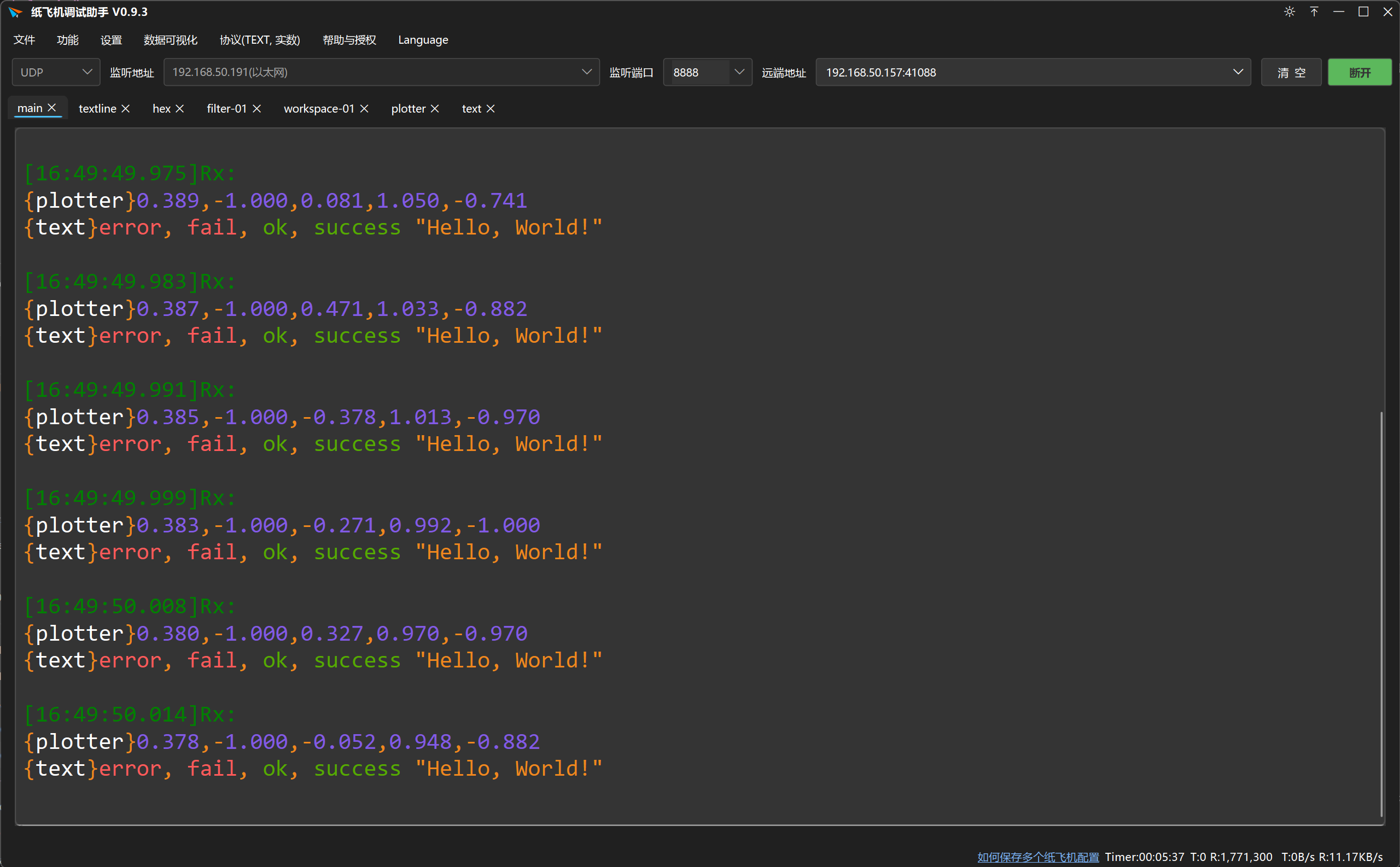

关键词高亮
在控制台、过滤窗与 Hex 视图中统一查找体验。 支持正则与多关键词，并可自定义多色高亮规则，异常信息一眼定位。
- 查找匹配与当前匹配双色区分，深浅主题自适应
- 控制台支持持久化多色关键词规则
- 过滤窗内实时搜索，匹配计数即时反馈

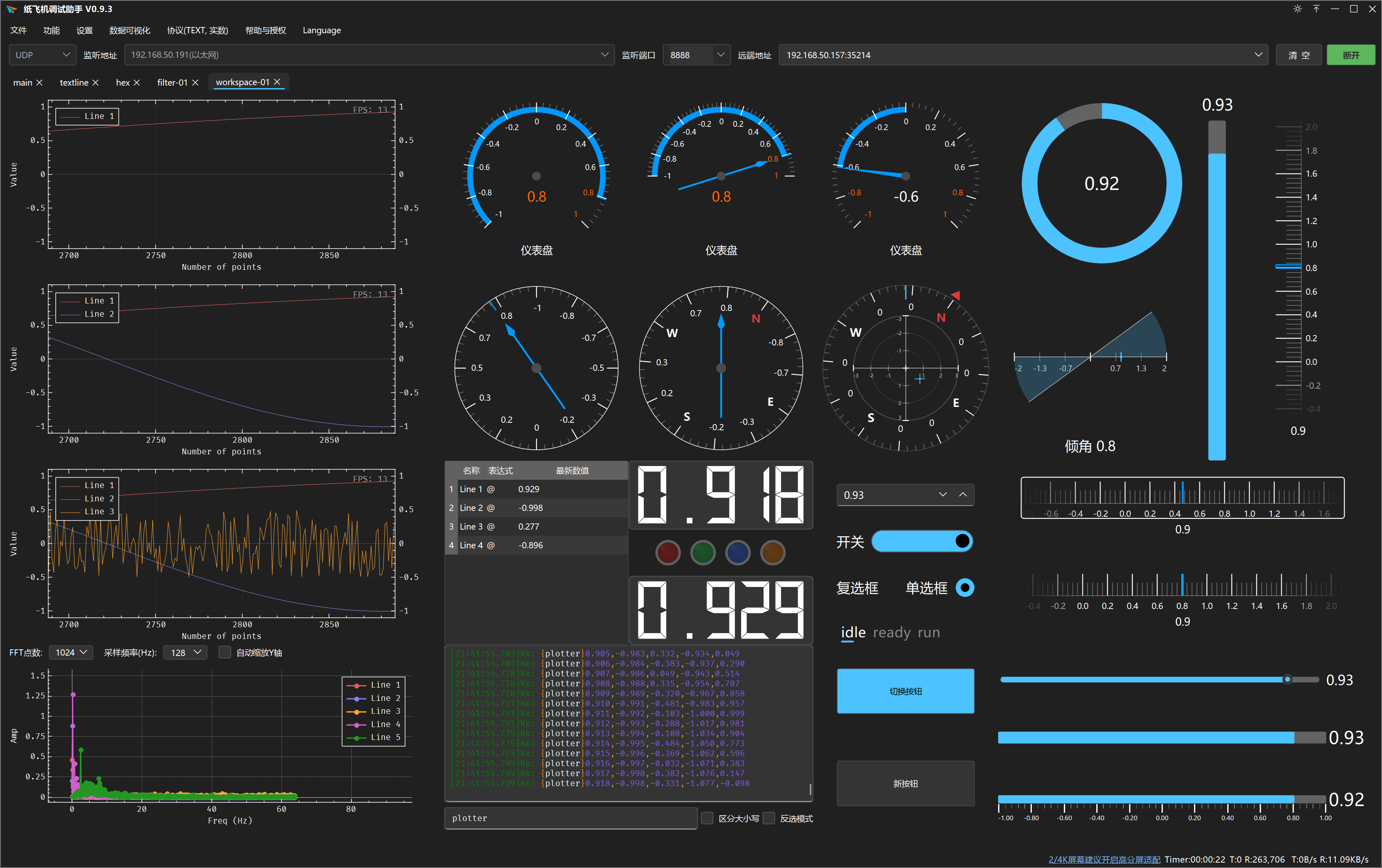

自由布局控件
Workspace 工作区采用栅格卡片布局，可在同一界面自由组合 实时曲线、仪表盘、滑条、开关、LCD 与文本显示等控件，搭建专属调试面板。
- 拖拽调整卡片大小与位置，布局自动保存
- 控件可直接绑定命令下发，实现可视化联控
- 曲线、FFT、仪表等多类型卡片同屏并行观测

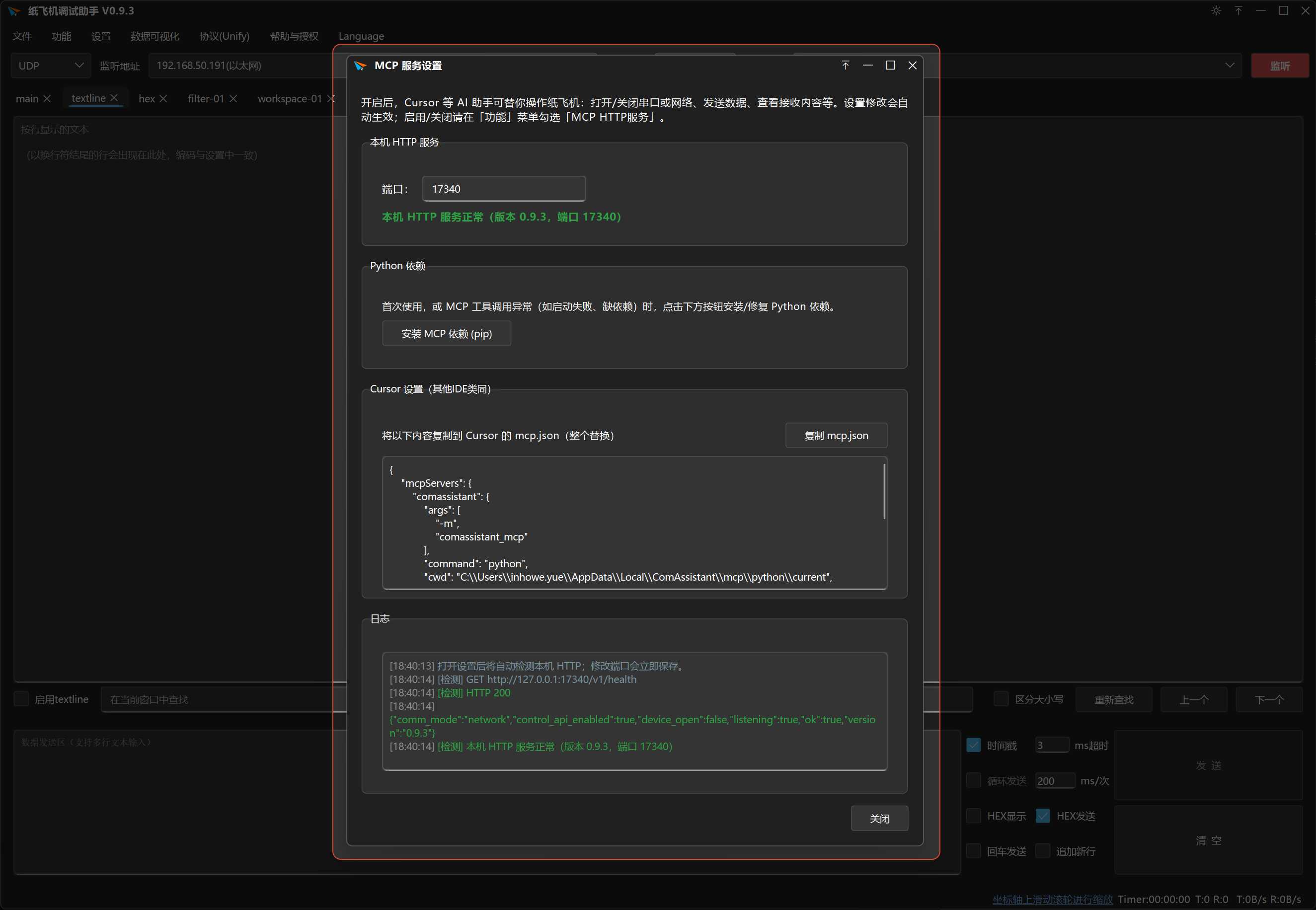

MCP 接口 AI 自动化
内置本地 Control HTTP API，并通过 MCP stdio 服务暴露为 AI 工具。 Cursor 等客户端可自动查询串口、切换协议、收发数据，实现智能化调试。
- 设置 → MCP 服务设置，一键启用本地 API
- 覆盖串口列表、通信模式、协议切换、数据收发等工具
- Bearer Token 鉴权，仅本机访问，安全可控

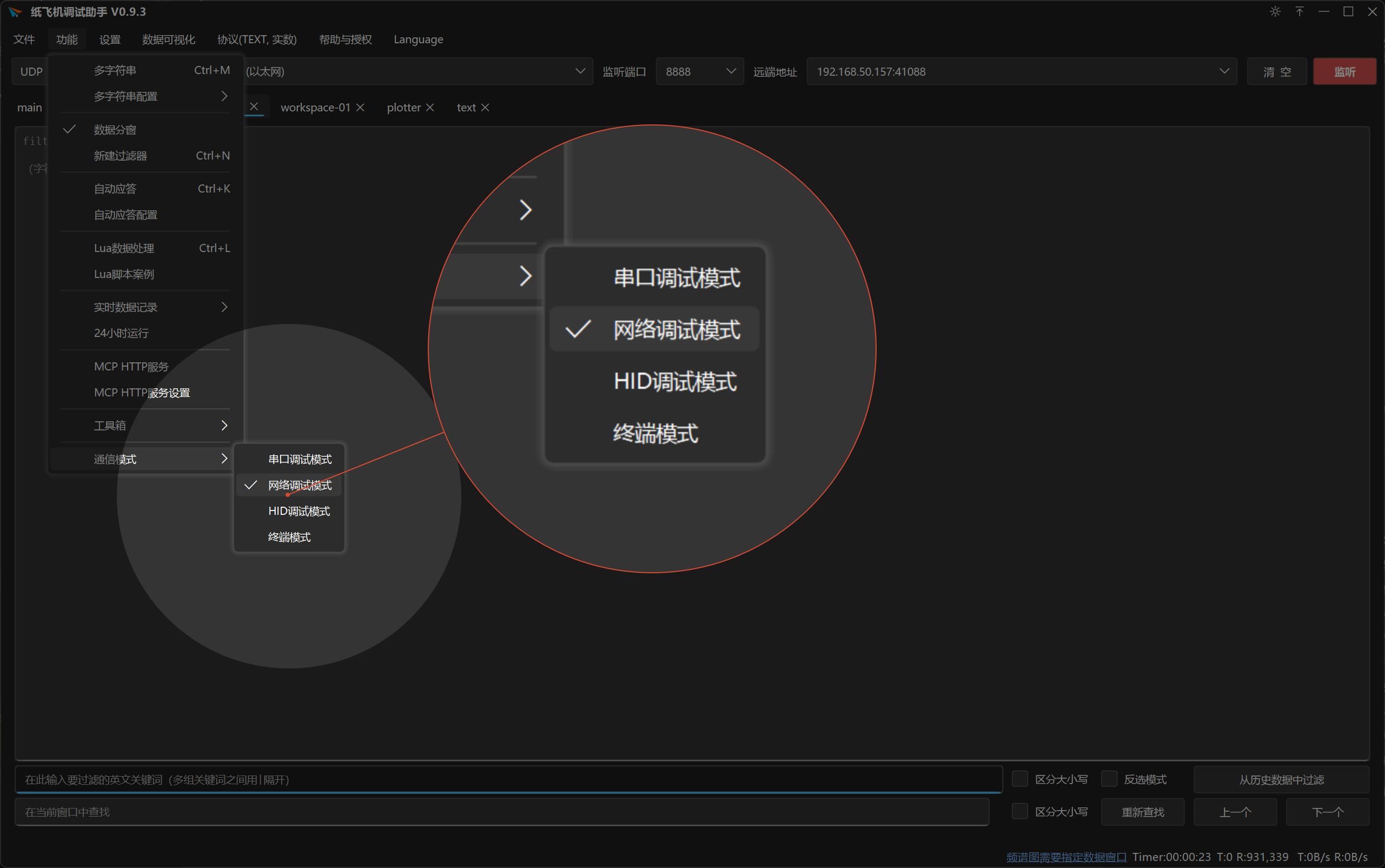

多模式通信
统一连接管理体系，串口、TCP Client/Server、UDP 与 HID 设备可在同一套界面中切换。 终端模式则提供类 Shell 交互体验，适配不同联调场景。
- 网络模式支持 TCP 客户端/服务端与 UDP 多种拓扑
- HID 设备列表自动扫描，即插即用接入
- 终端模式适合命令行交互式调试与脚本联调

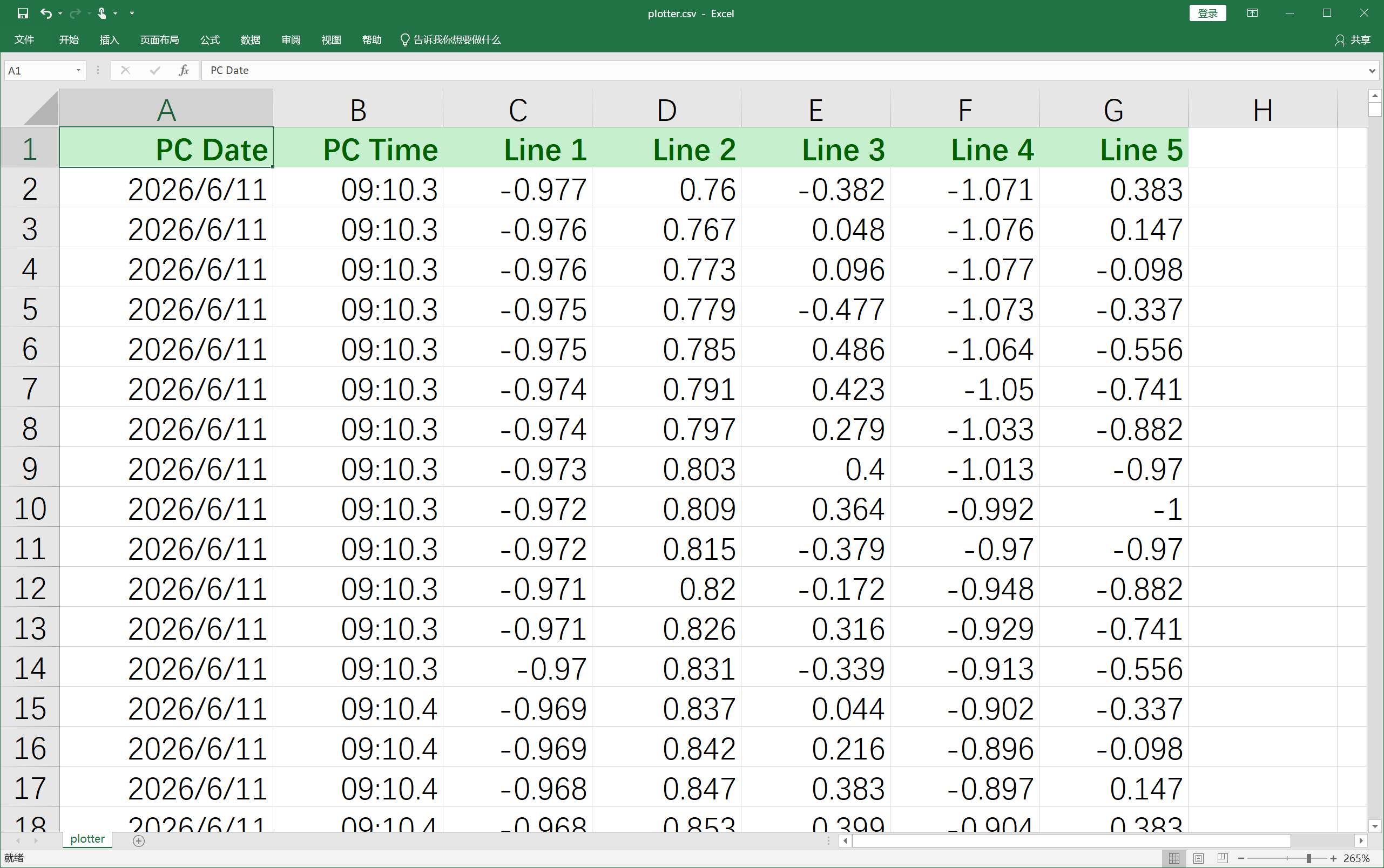

实时数据记录
通信过程与绘图曲线可实时写入本地文件，状态栏显示记录状态。 适合长时间稳定性测试与测试后复盘分析。
- 原始通信数据持续落盘，不丢关键帧
- 绘图数据按曲线实时记录，便于离线回放
- 一键启停，记录状态清晰可见

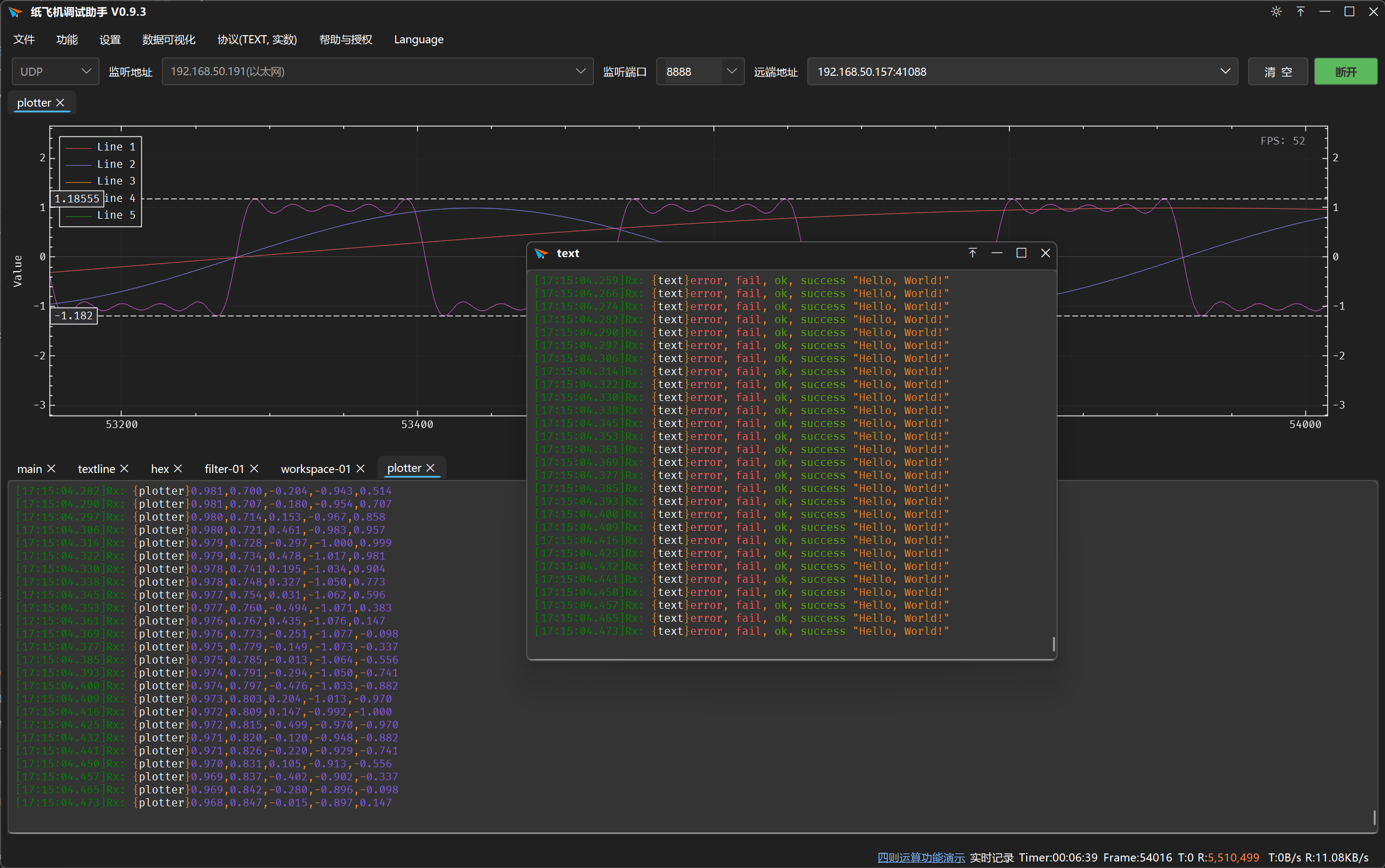

数据分窗
一条通信链路，多路逻辑并行。纸飞机根据协议中的 window 字段 自动将数据分发到不同观测窗口，适合多传感器、多任务并行调试。
- 自定义英文 window 名，固件侧灵活命名
- 文本、绘图、过滤窗可各自独立配置
- 多窗口同步刷新，长时运行稳定不卡顿

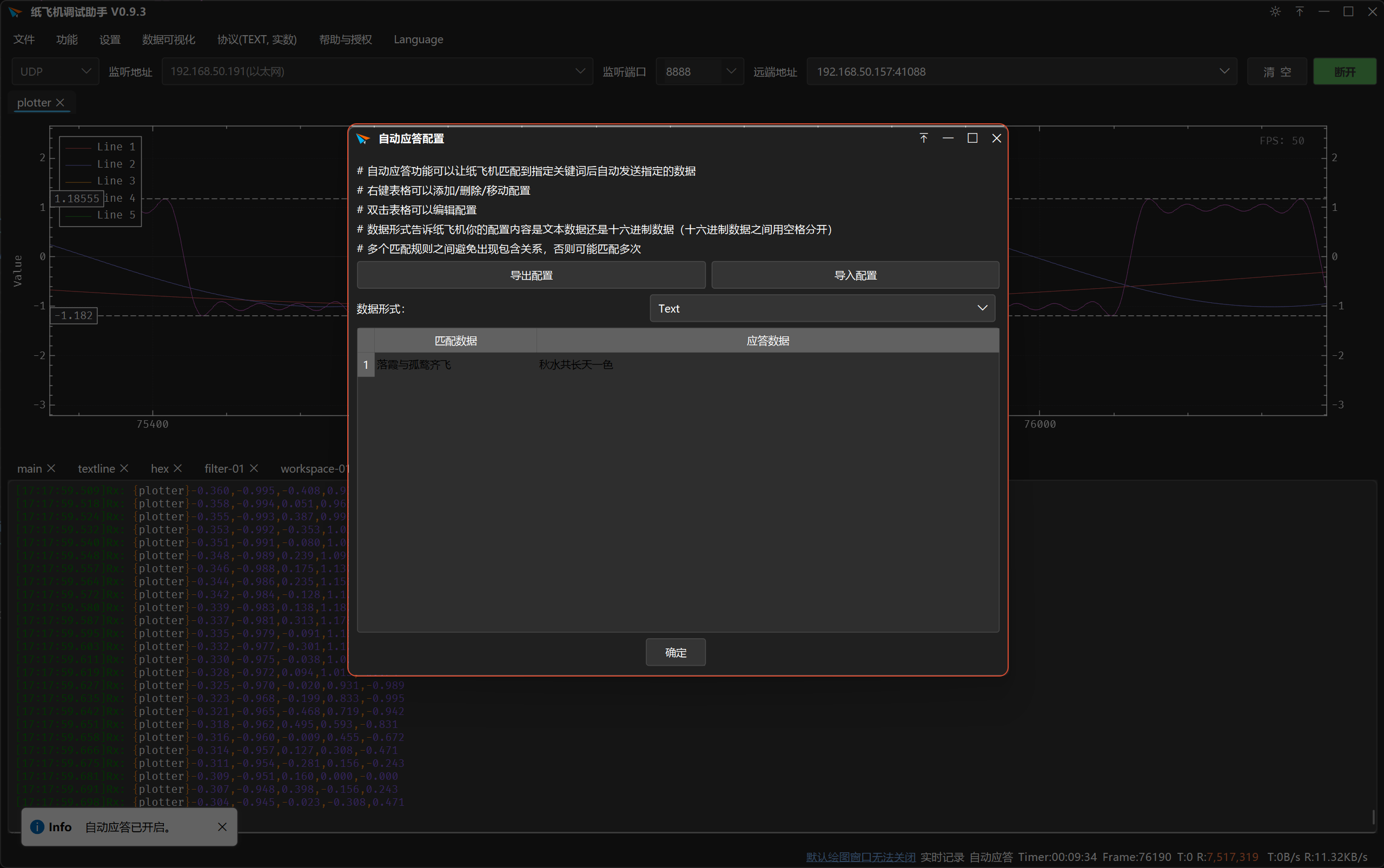

自动应答
根据预设规则匹配接收报文并自动回发应答数据，减少手工重复操作。
可与 Lua __auto_reply 钩子配合，实现复杂应答逻辑。
- 表格式规则配置，支持多条应答策略
- 状态栏实时提示应答执行状态
- 与收发链路无缝集成，不阻塞主界面操作

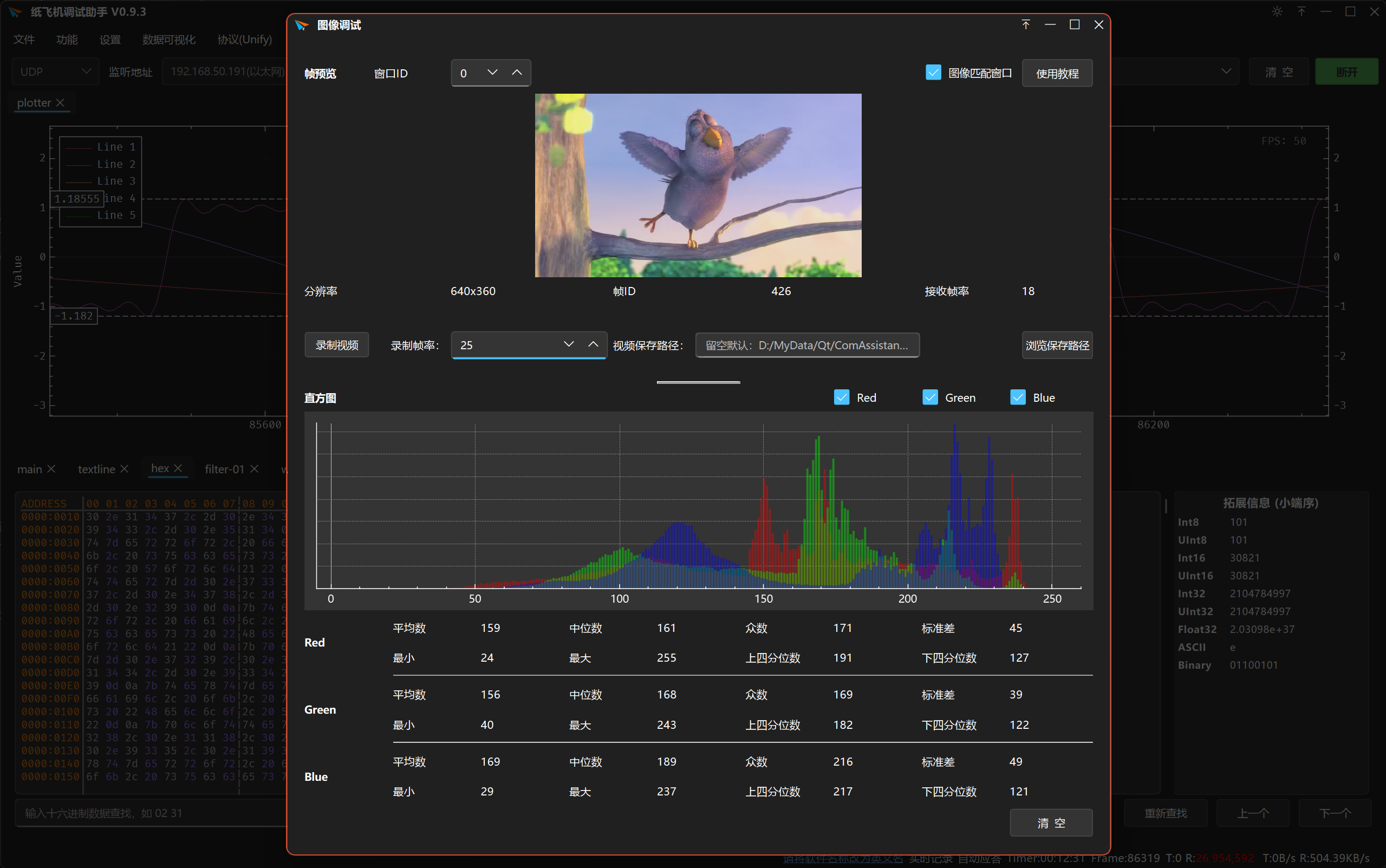

图像调试
除文本与曲线外，纸飞机支持图像类数据的独立调试窗口， 并可在 Workspace 中添加图像卡片，与曲线、仪表同屏观测。
- 独立图像调试窗，专注查看图像数据流
- Workspace 支持添加图像窗口卡片
- 与协议解析链路协同，适合视觉类传感器调试

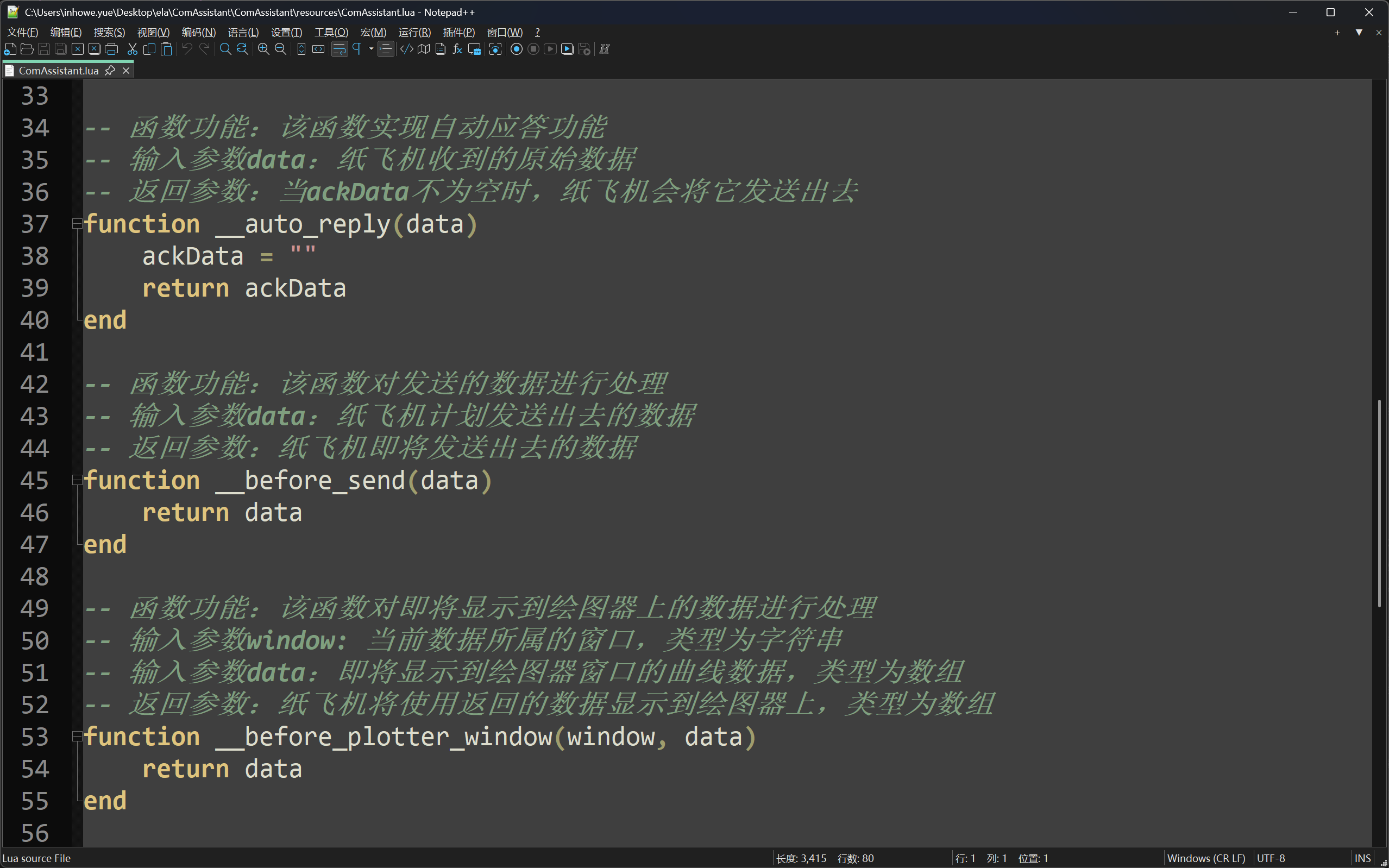

Lua 脚本
通过 ComAssistant.lua 扩展收发链路：接收过滤、发送前处理、
自动应答与过滤窗预处理等均可脚本化，无需重编译上位机。
__after_receive/__before_send等原生钩子send_data()绑定可在脚本中即时发包- MCP 提供
lua_ctrl()供 AI 安全读写脚本状态

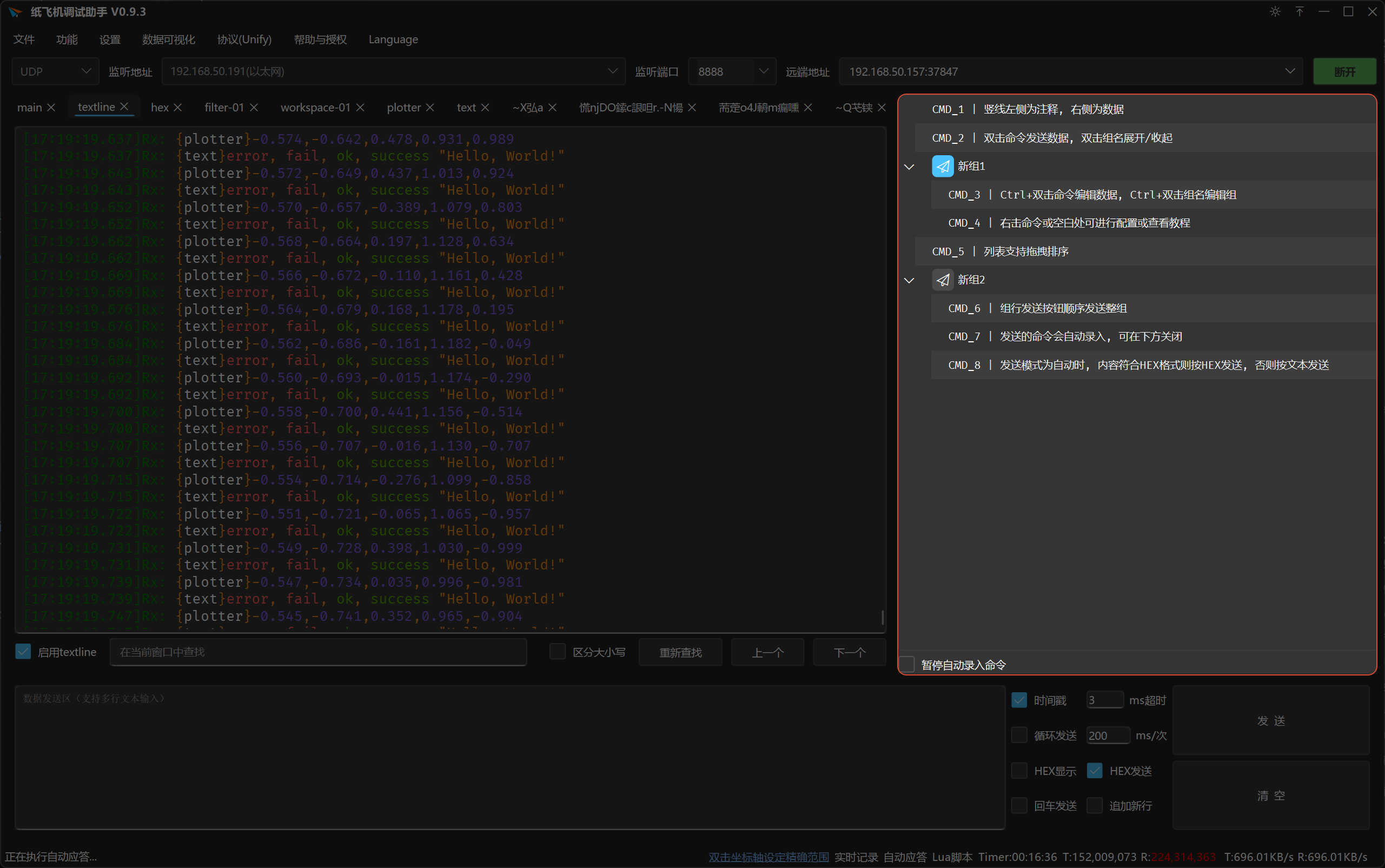

分组命令集
将常用下发命令按项目或场景分组管理，树形结构清晰可维护。 支持文本与 Hex 发送模式，双击即可快速下发。
- 分组 + 命令两级树形结构，便于批量维护
- 支持编辑命令内容与发送模式（文本/Hex）
- 与发送区联动，提升重复指令操作效率

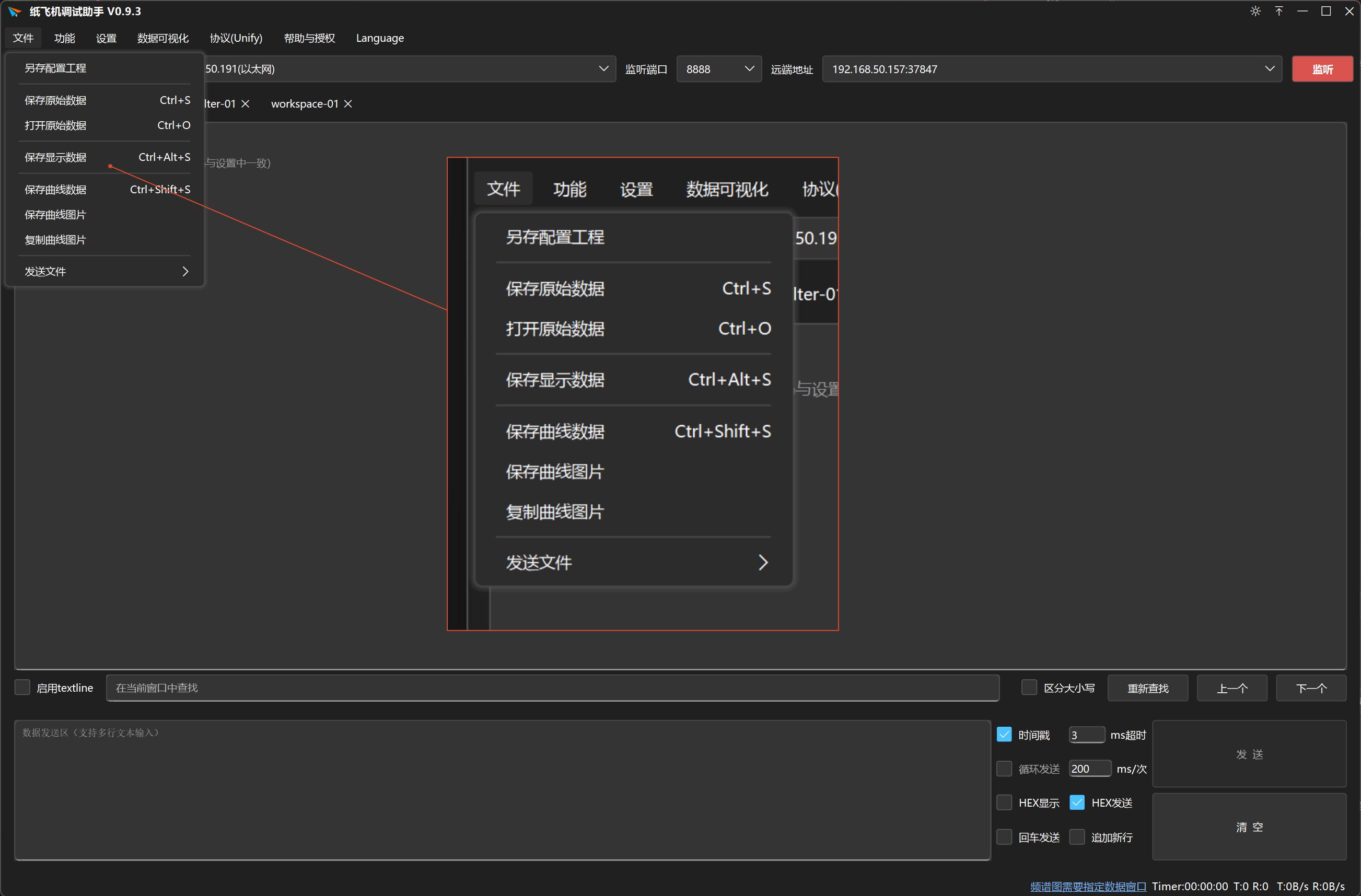

多格式数据导出
接收区、分窗与曲线数据可按场景选择格式导出，兼顾原始留存、 所见即所得文本存档，以及与 Excel / MATLAB 等工具衔接的分析链路。
- 原始数据支持
.dat/.txt，显示数据导出.txt - 曲线数据支持
.xlsx、.csv、.txt、.mat - 曲线截图可保存为
.png、.jpg、.bmp、.pdf

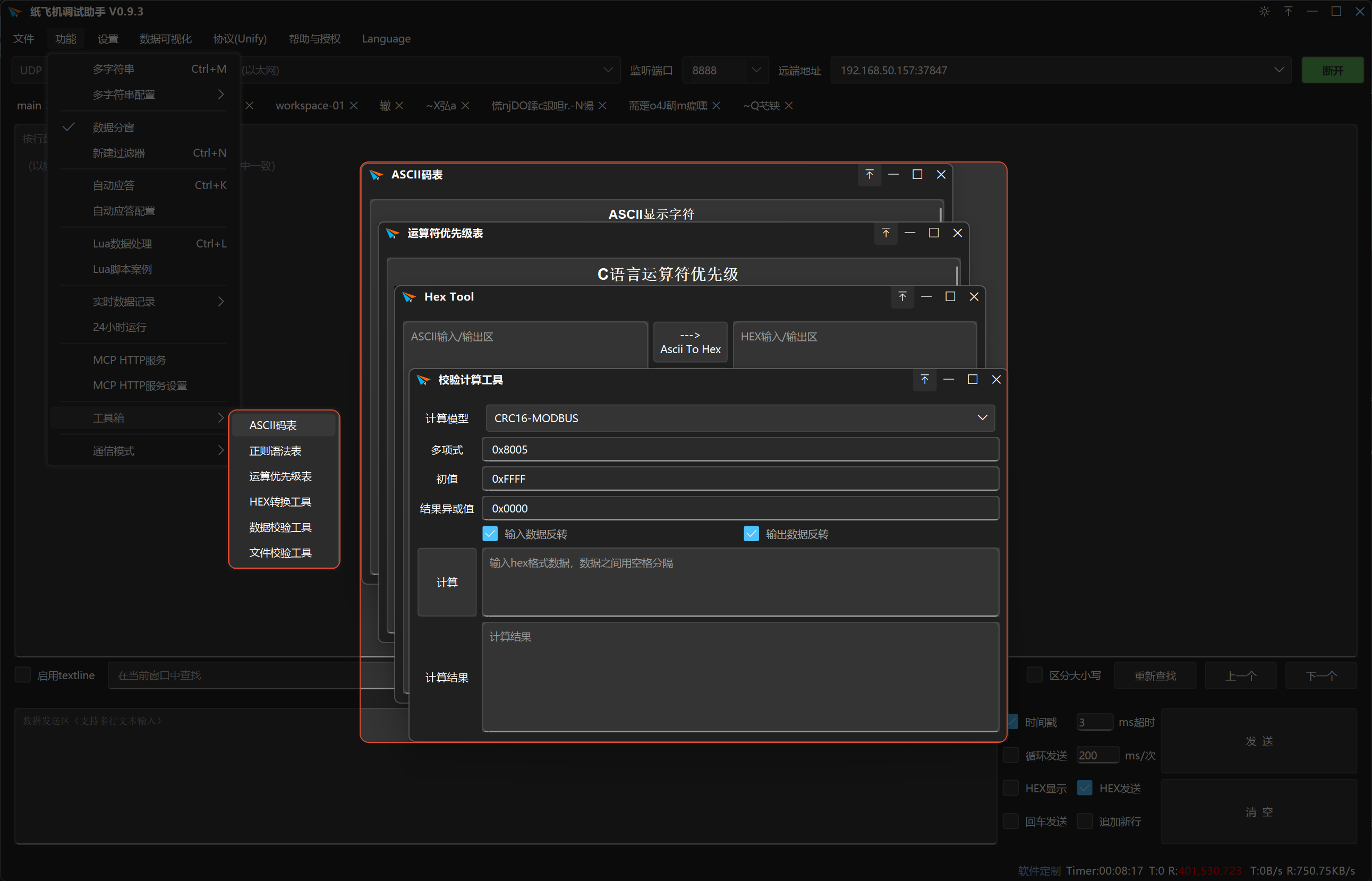

工具箱
功能菜单内置工具箱，将调试中高频查阅与计算的实用工具集中收纳， 无需切换第三方软件，联调现场即开即用。
- ASCII 码表、正则表达式速查、运算优先级表
- 进制转换工具，便于 Hex / 文本互转与数值核对
- CRC 校验计算与文件校验，快速验证报文与固件完整性
